2016雅阁车机root实战

2017-08-20

朋友家新进一台2016混动雅阁，看到网上有说可以破解车机来安装其他的第三方app，就想自己也搞一下，然后就找到我了。开始的时候我是拒绝的，因为我觉得这车机有个carplay已经够了，难道还有手机离身的时候吗，有蓝牙有wifi根本就无压力，但朋友坚持，也就帮忙去弄一下。

本来自己买车的时候也有考虑雅阁，但这混动高配版跟我看到的还是有不少区别的，这真皮，这按钮，都好用方便不少，少了波棍，少了手刹，也算是比较现代的配置了，虽然雅阁一直都是双屏的，但在这配置上这两个屏幕还是不能让我感觉到满意，最大的原因可能就是因为搭载了一个android，不是说android不好，而是说android背后带来的一系列的问题，容易改，乱七八糟，UI难看，很多时候还卡得一逼，其他的其实都还好，但我还是比较看重车机的体验的，而今晚就是要去root了这车机。

既然是android，那root其实就没什么太大难度了,搭载的是4.2.2，算是比较老的一个系统了，但作为车机系统而言，这个版本没什么意义。要root，那首先得连上去吧，我选择的是无线连接的方式，即是adb connect，山卡拉地方我也不指望会有wifi，所以还自带了一台android手机，用来充当热点AP。

本文都是基于XDA的教程来进行的，仅旨在描述过程中的一些细节操作技巧及部分原理。

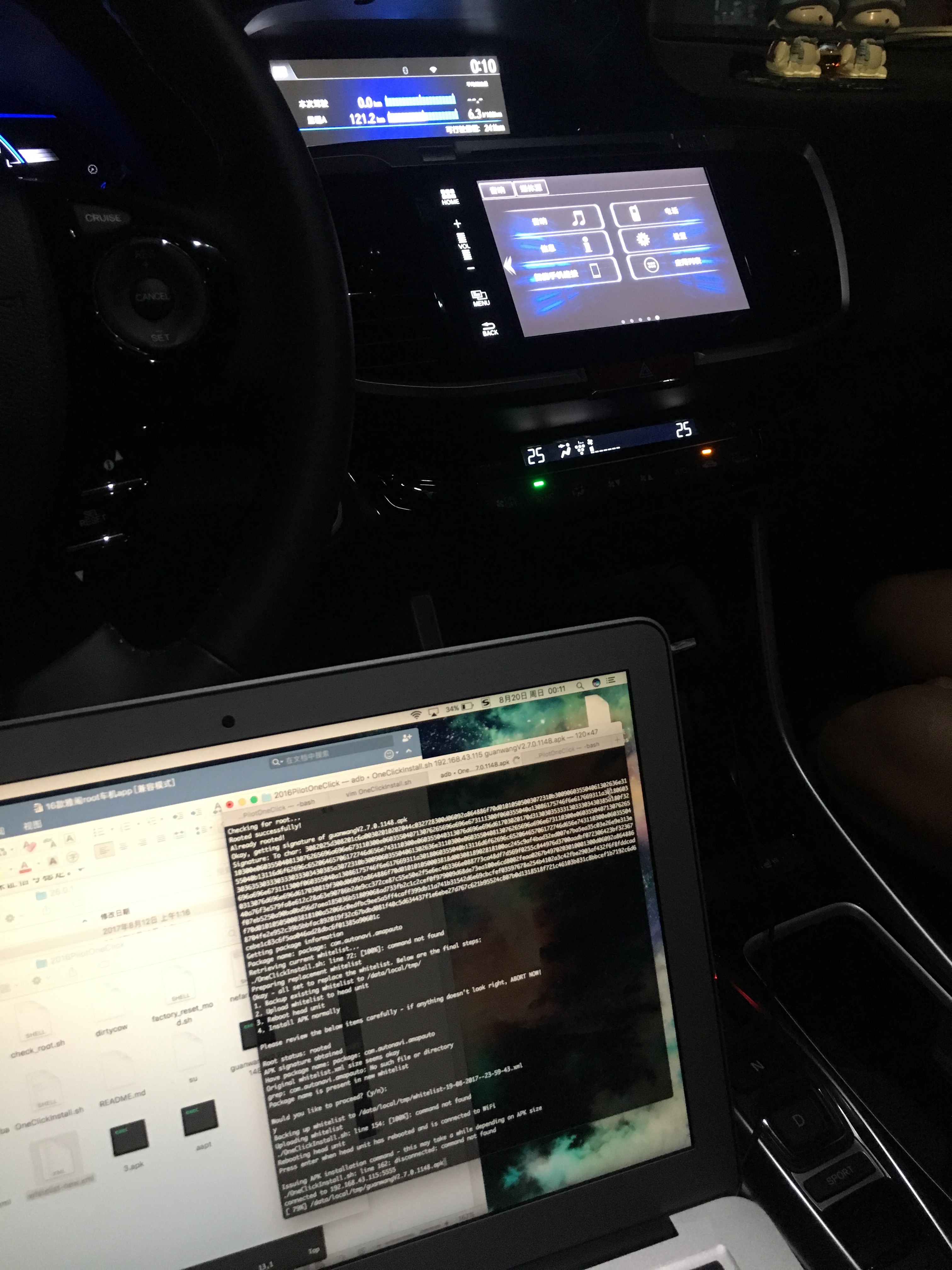

电脑跟车机都连上了热点后，就可以直接用adb connect 来建立连接了

1	adb connect 192.168.xx.xx:5555

默认的端口号为5555，而且默认就开启了无线调试，算是比较方便了。

连接上去后，解压XDA中提供的工具包，就可以开搞了。

root

第一步是root，XDA的大神已经为我们准备好了工具，root是利用了linux内核中的一个提权漏洞（CVE-2016-5195），其利用方式可以参考 CVE-2016-5195，使用这个工具编译出来的就是dirtycow了，当然也可以直接解压附件中的2016-Pilot-Root，里面已经带有编译好的dirtycow了。

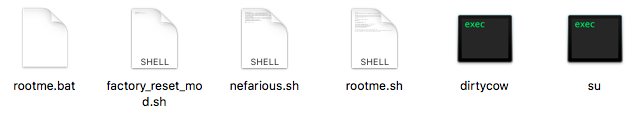

工具中使用的root跟install的脚本都是使用OneClickInstall.sh的脚本，先来看一下root的部分做了什么东西，先来看一下用到的工具：

先从OneClickInstall.sh相关的部分:

if [ $gotroot -gt 0 ]; then
    echo "No root yet, addressing the situation"

  # 将需要的文件传到去/data/local/tmp/rootme目录
    echo "Attempting to push payloads to /data/local/tmp/rootmen"
    adb shell 'mkdir /data/local/tmp/rootme'
    adb push factory_reset_mod.sh /data/local/tmp/rootme/
    adb push dirtycow /data/local/tmp/rootme/
    adb push nefarious.sh /data/local/tmp/rootme/
    adb push su /data/local/tmp/rootme/
    adb shell 'chmod 777 /data/local/tmp/rootme/*'

  # 开始执行root
    echo "Exploiting dirtycow to replace factory_reset.sh with our ownn"
    adb shell '/data/local/tmp/rootme/dirtycow /system/etc/factory_reset.sh /data/local/tmp/rootme/factory_reset_mod.sh'

    echo "Okay - should be all set, initiate factory reset and hope for the best!"
    echo "Go to Home ->Settings->System->Factory Data Reset (scroll all the way down) and ititiate factory reset, press enter when unit has rebooted & reconnected to WiFi"

    read root

    echo "Okay - checking for successfull rootn"
    adb disconnect
    sleep 1
    adb connect $1
    sleep 1
    ./check_root.sh $1
    gotroot=`echo $?`
    if [ $gotroot -gt 0 ]; then
        "Hmm, didn't get root. Aborting further operations."
        exit 1
    else
        "Got root!!!"
    fi
else
    echo "Already rooted!"
fi

dirtycow就是漏洞的利用工具，su就不用多说了，主要的部分都集中在

1	adb shell '/data/local/tmp/rootme/dirtycow /system/etc/factory_reset.sh /data/local/tmp/rootme/factory_reset_mod.sh'

里。

这一句的目的是把factory_reset_mod.sh里的内容映射到/system/etc/factory_reset.sh里，使得只读权限提升为读写权限，利用到的就是上面的这个漏洞。因此执行完成后，就需要执行这个我们新植入的脚本，所以才需要执行恢复工厂设置的操作，而并非因为要清空什么数据还原什么数据。

当执行factory_reset时，就会执行到了factory_reset_mod.sh里的内容，而这个文件里的内容很简单，只是一个调用而已

1
2
3

#!/system/bin/sh
/data/local/tmp/rootme/nefarious.sh
reboot

也就是执行nefarious.sh

#nefarious things
echo "Starting nefariousness" > /data/local/tmp/rootme/root-log.txt
echo "Mounting system r/w" >> /data/local/tmp/rootme/root-log.txt 2>&1
mount -o remount,rw /system >> /data/local/tmp/rootme/root-log.txt 2>&1
echo "Copying files" >> /data/local/tmp/rootme/root-log.txt 2>&1
cp /data/local/tmp/rootme/su /system/xbin/ >> /data/local/tmp/rootme/root-log.txt 2>&1
chown 0:0 /system/xbin/su
chmod 6777 /system/xbin/su
#cp /data/local/tmp/rootme/busybox /system/bin/ >> /data/local/tmp/rootme/root-log.txt 2>&1
cp /data/local/tmp/rootme/eu.chainfire.supersu_v2.78-278_Android-2.1.apk /system/app/ >> /data/local/tmp/rootme/root-log.txt 2>&1
echo "All done being nefarious, rebooting"
chown 2000:2000 /data/local/tmp/rootme/root-log.txt
chmod 666 /data/local/tmp/rootme/root-log.txt
sync
sync
mount -o remount,ro /system

这步比较简单，就是把su,busybox等工具都写进系统目录，完成这一步后，系统就算是完成root了。

install apks

root后就是如何安装应用了，事实上这车机本来就是支持安装的，但是为什么我们直接把apk下载下来是安装不了的呢？原因就是因为系统里有一个安装白名单的限制，目录在/data/system/whitelist.xml里，这个xml就定义了能够安装应用的一些信息,其中，比较重要的就是签名和包名,在安装时系统会使用这个文件去和将安装的apk进行对比，如果是在白名单里的才允许安装。

既然我们已经root了机头，即下一步就是把我们要装的应用信息写入到白名单里了。

先来看一下白名单里的结构。

<application>
    <property>
        <name>${packageName}</name>
        <package>${packageName}</package>
        <versionCode>1-999999999</versionCode>
        <keyStoreLists>
            <keyStore>${signInfo}</keyStore>
        </keyStoreLists>
    </property>
    <controlData>
        <withAudio>without</withAudio>
        <audioStreamType>null</audioStreamType>
        <regulation>null</regulation>
        <revert>no</revert>
    </controlData>
</application>

我们需要添加一个安装信息，只需要获取到这${packageName}与${signInfo}就可以了。

获取包名很简单，直接使用aapt就可以了

1	aapt d badging xx.apk\|grep package

如果要做成自动化，使用sed即可。

另外就是获取签名了，在附件提供的资源里，bin目录下有一个GetAndroidSig.jar的小工具就是用来读取签名信息的。

1	java -jar GetAndroidSig.jar xx.apk

得出类似

Cert#: 0  Type:X.509
Public key: Sun RSA public key, 1024 bits
  modulus: 120882250005525846302323314729924812512091321904068505394629290185055452797571188498455612645511357792777316016259218874089821765412244335000098165619781344013048076641163941185531453124930003001811418249730883851343636545089836969766532644619878463633891610946758809608315104771588605299042625231086982509719
  public exponent: 65537
Hash code: 1078150241 / 0x40434461
To char: 3082025d308201c6a00302010202044c032728300d06092a864886f70d01010505003072310b300906035504061302636e3110300e060355040813076265696a696e673110300e060355040713076265696a696e673111300f060355040a13086175746f6e617669311a3018060355040b13116d6f62696c65206465706172746d656e743110300e060355040313076d696e696d61703020170d3130303533313033303430385a180f32303635303330333033303430385a3072310b300906035504061302636e3110300e060355040813076265696a696e673110300e060355040713076265696a696e673111300f060355040a13086175746f6e617669311a3018060355040b13116d6f62696c65206465706172746d656e743110300e060355040313076d696e696d617030819f300d06092a864886f70d010101050003818d0030818902818100ac245c9af4bad32ed007e7ba5ea35c03e26e9e313e40a76f3e579fa8e612c28a63e90786b2de9cc372ce87c55e50e2f5e6ec463366e088773ca48df7d569f0255c844976d3700aadbf072306423bf32367f07eb5250a90ba0bd56d7aea185036b51809068ad733fb2c1c2cef0f979009d68de73ea100e6cd8002feaa0267b4970203010001300d06092a864886f70d010105050003818100a52066c0edfbc9ee5a5ff4caff399db11a741b31542d6e69cbcfef03597678a254b4102a3c42fbe2903af432f6f8fddcad8704fe2e952c39b5bbfac892019f32c67bdbd081f40c5d634437f1e6ebe27d767c621b95524c807b0d1318518f721c46103b831c8bbcef1b7192c6d6cebe1c83c6f5aa046ad28dbc6f01385a90601c

其中，To Char 字段即是我们要使用的签名信息。
既然已经拿到这两个信息，即就可以将包名与签名信息写入到whitelist.xml里，然后重新上传到车机的/data/system/whitelist.xml目录下就可以了。

这是XDA上提供脚本的一些原理解析，但事实上在我执行的过程中遇到了一些困难，一个原因是我使用的是mac，但很明显脚本里脚本的都是windows或者linux，虽然linux的脚本大部分都能跑，但跑到sed -r时，mac的就跪菜了，无奈之下我只有将-r去掉，但这样就无法达到分割字符串的效果了，虽然这样可以把脚本跑下去，但是是无补于是的，开始时我还不清楚这个白名单的数据格式，导致总是装不上，后来认真读了脚本后才整理出白名单的格式。

整理出格式后其实就没必要去跑脚本了（当然有脚本也是有好处的，起码可以自动化），将所有需要安装的apk信息都一次过写进去，然后推到车机系统上，然后剩下的事就是像正常android安装应用一样就行了。

需要注意的是，车机里提供了一个”Install APK”的一个应用，说可以从U盘或者根目录里安装应用，但由于刚刚的白名单限制，这点是不一定能够成功的（需要安装的应用不在名单里就废了），而且我至今都没找到所谓的“根目录”究竟指哪里。。。

车机可以直接连可以上网的wifi直接下载，也能从sdcard里安装，当把apk推上sdcard上后，就可以使用浏览器来运行执行安装

1	file:///sdcard/xx.apk

就能执行安装了。

附件的whitelist.xml里带了三个应用，车机版的高德，云音乐，和QQ影音。

需要说明一下的是为什么选择QQ影音，因为对于在视频播放这种软件，都会对GPU等有有一点要求，但明显，车机在这上面具备太多的优势，QQ影音在这方面个人觉得做得还算不错。

当然我们一般不这么做，因为adb install就能完成这系列的操作了，当然也能在push上去后执行pm install也能完成安装，困难总比办法多，事实上到这一步已经没什么困难了。

但不知道是传输介质有问题还是车机本身就慢，adb push 时传输的速度非常慢，慢得发指，可能在几十K一秒左右，传到一半断了就傻逼了。。。

总结

这次实操过程遇到了一些困难，大多是不了解原理，执行环境不一样导致的，但从原理上出发也没有十分困难的东西，这也多得雅阁来身限制不多，默认就开了调试模式，否则这些操作可能都比较麻烦，单是考虑怎么连接电脑跟车机就得好好想想了。

【参考】
https://github.com/jersacct/2016PilotOneClick
https://github.com/timwr/CVE-2016-5195

【附件】
2016-Pilot-Root
OneClick_-_11-27-2016.zip
res.zip
