动态修改.9图

2014-08-11

.9图可以使用draw9patch工具来制作，但一般生成好并编译好后，就不能再对.9图进行修改，如果需要对.9图进行缩放，那原.9的位置信息将会变得错乱。本文叙述如何在缩放后动态修改.9信息。

.9图的结构定义在/frameworks/base/include/androidfw/ResourceTypes.h中，其结构定义如下：

struct Res_png_9patch
{
    Res_png_9patch() : wasDeserialized(false), xDivs(NULL),
                       yDivs(NULL), colors(NULL) { }

    int8_t wasDeserialized;
    int8_t numXDivs;
    int8_t numYDivs;
    int8_t numColors;

    // These tell where the next section of a patch starts.
    // For example, the first patch includes the pixels from
    // 0 to xDivs[0]−1 and the second patch includes the pixels
    // from xDivs[0] to xDivs[1]−1.
    // Note: allocation/free of these pointers is left to the caller.
    int32_t* xDivs;
    int32_t* yDivs;

    int32_t paddingLeft, paddingRight;
    int32_t paddingTop, paddingBottom;

    enum {
        // The 9 patch segment is not a solid color.
        NO_COLOR = 0x00000001,

        // The 9 patch segment is completely transparent.
        TRANSPARENT_COLOR = 0x00000000
    };
    // Note: allocation/free of this pointer is left to the caller.
    uint32_t* colors;

    // Convert data from device representation to PNG file representation.
    void deviceToFile();
    // Convert data from PNG file representation to device representation.
    void fileToDevice();
    // Serialize/Marshall the patch data into a newly malloc−ed block
    void* serialize();
    // Serialize/Marshall the patch data
    void serialize(void* outData);
    // Deserialize/Unmarshall the patch data
    static Res_png_9patch* deserialize(const void* data);
    // Compute the size of the serialized data structure
    size_t serializedSize();
};

开始的32个字节是.9图的一些描述信息,描述如下：

wasDeserialized：是否非序列化，目前作用不明

numXDivs：x方向上的分隔数

numYDivs:y方向上的分隔数

numColors:颜色数

如

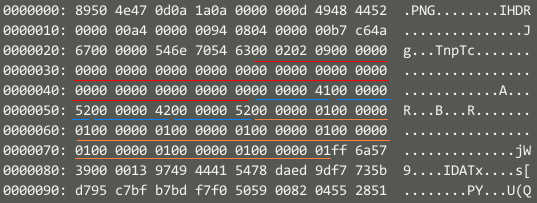

这一张.9图，这图经过编译后的数据结构为：

如上图所示，划线部分为.9图的chunk部分，红线部分描述的结构为Res_png_9patch的结构，即非序列化，x方向上存在两个分隔点，y方向上也存在两个分隔点，color数为9（每个区域对应一个颜色，X,Y各两个分隔点，将图划分成9份），xDivs与yDivs的位置指向为0；paddingLeft，paddingRight，paddingTop，paddingBottom都为0；colors的数据指向都为0。

从第32个字节开始，就开始了描述.9信息的数据位置了（图蓝色部分），四条蓝色线表示x与y方向上的.9位置信息，每个点的位置信息用4字节表示，如x方向上的两个点为（0x0000 0000 0000 0041,0x0000 0000 0000 0052），此为x方向上的缩放区域，（0x0000 0000 0000 0042，0x0000 0000 0000 0052)为y上的缩放区域（载入内存后会以大端表示）。

color部分定义每一块patch是否透明，上图9个patch都为0x00000001，即NO_COLOR，表示用图片填充，目前此值有什么特别的用法还不清楚（？）。

知道了这个数据结构后就可以对这部分的数据进行修改了。做法很简单，按x与y的缩放比例去计算点位置信息在缩放后的新位置。关键代码如下：

                    int start = 32;//从32个字节后是.9的真正信息
                    int index = 0;

                    //缩放X
                    for (int i = 0; i < xdivs; i++) {
                        int value = chunk[start + index];
                        chunk[start + index] = (byte) (value * scaleWidth);
                        index += 4;
                    }

                    //缩放Y
                    for (int i = 0; i < ydivs; i++) {
                        int value = chunk[start + index];
                        chunk[start + index] = (byte) (value * scaleHeight);
                        index += 4;
                    }

工程见NinePatchChange.tar.gz。

基于这种思想，同样可以自己创建一个自定义的chunk，大小随意，然后使用NinePatchDrawable来对一个普通的图片资源进行.9处理。

写完了。
